PNG图片本质是像素矩阵，而CAD图纸是矢量图形（由数学公式定义的线条和曲线）。当你直接将PNG导入CAD并尝试转换为可编辑图形时，软件需要“猜”哪些像素属于线条、哪些是背景。这个猜测过程极不完美，导致以下高频错误：

• 线条断裂与杂点：像素边缘识别不稳定，一条直线被拆成几十段，并附带大量孤立像素点。

• 曲线失真：原本平滑的圆弧在转换后变成锯齿状折线。

• 图层混乱：所有图形被合并到一个图层，无法区分轮廓、标注、填充。

• 比例失调：PNG缺少实际尺寸信息，转换后图形大小随意，无法直接用于施工图。

根据用户调研，超过70%的新手在首次尝试PNG转CAD时，至少遇到上述问题中的三个，最终花费数小时手动修复，甚至不得不从头重画。

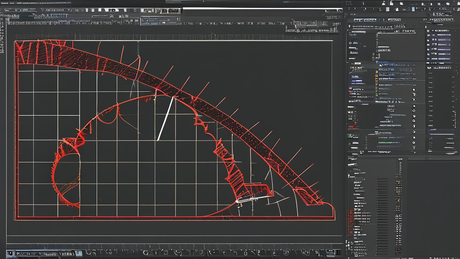

转换前后对比

二、准备工作：选对工具与图像预处理

核心观点：源图质量决定转换下限，工具选择决定操作上限。

步骤	具体操作	作用
去噪	使用图像处理软件（如Photoshop、GIMP）的“去噪”或“中值滤波”滤镜	减少杂点，避免被识别为线条
二值化	将图片转为黑白两色，调整阈值使线条清晰分明	降低识别难度，去除灰度干扰
提升分辨率	将PNG分辨率调至300 DPI以上（可先用AI放大工具）	使线条边缘平滑，减少锯齿
清理污渍	手动擦除图纸上的墨渍、折痕、无关标记	防止生成多余图形

经验：二值化是性价比最高的预处理步骤。一张清晰的黑白工程图，转换成功率比彩色灰阶图高3倍以上。

新手推荐组合：先用Vector Magic矢量化，导出DXF，再在CAD中清理和分层。这个流程平衡了效率与质量。

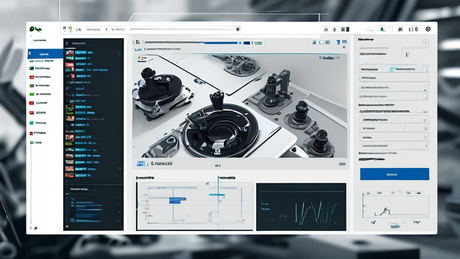

专业矢量化软件界面

导入预处理后的PNG：在矢量化软件中打开图片，确保图片方向正确。

设置转换参数：

– 细节等级：根据图纸复杂度选“中等”或“高”。简单线条选“低”可减少杂点。
– 平滑度：设置为“中”或“高”，避免曲线过度拟合。
– 忽略小区域：勾选“忽略小于X像素的图形”，自动过滤污点。

预览并调整：观察转换结果，若线条缺失则降低细节阈值，若杂点过多则提高忽略面积。

导出为DXF：DXF是通用交换格式，比DWG兼容性更好。

在CAD中打开并清理：

– 使用 OVERKILL 命令删除重叠线条。
– 使用 PEDIT 合并断开的线段。
– 使用 LAYER 将不同颜色图形分配到独立图层。

痛点：复杂图纸（如机械装配图）包含轮廓线、尺寸标注、剖面线等，一次转换后全部混在一起。

解决方案：

• 在图像处理软件中，用 颜色选择 或 魔棒工具 将不同颜色/线型的部分分别提取为单独的PNG（如只保留黑色轮廓线、只保留红色标注线）。

• 分别对每个PNG进行矢量化，导出时赋予不同图层名称。

• 最后在CAD中合并文件。

这样生成的CAD图纸图层结构清晰，可直接用于编辑和打印，无需后续手动分层。

分层转换流程

PNG没有物理尺寸，转换后图形默认以像素为单位。在CAD中必须重新缩放：

• 测量PNG中已知尺寸的线段（如标注的100mm）。

• 在CAD中用 SCALE 命令，选择参考点，输入 R（参照），然后依次点击线段两端，输入实际长度（如100）。

• 此时整个图形按比例缩放，尺寸标注也会自动匹配（如果标注已转为图形则需手动调整）。

• 线条连续性：放大查看是否有明显断点。若断点在直线段，用 JOIN 连接；若在曲线段，可能需要重新矢量化。

• 图层是否合理：轮廓线、标注线、填充图案是否分离。若混杂，使用 QSELECT 按颜色或对象类型选择后移动到新图层。

• 尺寸准确性：测量几个关键距离，与实际图纸对比，误差应在可接受范围（一般<1%）。

• 文件大小：一个A3图纸的DWG文件通常不超过2MB。若超过5MB，说明存在过多冗余节点，可用 PURGE 和 -OVERKILL 清理。

错误现象	原因	解决方法
线条大量缺失	阈值设置过高，线条被当作背景	降低二值化阈值或矢量化中的“细节等级”
出现密集杂点	源图噪点未清理或细节等级过高	重新预处理去噪，或提高“忽略小区域”阈值
圆弧变成折线	平滑度设置过低	提高矢量化中的“平滑度”或“曲线拟合”参数
文字变成图形	文字被识别为轮廓	使用OCR软件（如ABBYY）先识别文字，再拼合到CAD中
图形比例不对	未设置参考尺寸	用 `SCALE` 参照缩放（见3.3）
