机械类毕业设计CAD图纸专题:从零整理到出图的完整流程

机械类毕业设计的最后一道坎,往往不是计算说明书,而是那几十张CAD图纸。我接触过大量机械专业的学生,发现一个共性现象:三维建模阶段信心满满,一到二维工程图出图就焦头烂额。图纸上密密麻麻的标注、公差、表面粗糙度符号,稍有不慎就会被指导老师圈红退回。

更棘手的是,很多学校要求毕业设计图纸必须符合最新的国标(GB/T)制图规范,同时还要兼顾企业实际生产的可读性。这就导致学生陷入两难:按教材画,老师说不符合工厂习惯;按工厂习惯画,又怕违反教学要求。

据我了解,某高校机械专业毕业设计答辩环节,约35%的学生因图纸问题被要求修改,其中标注混乱、视图表达不完整、标题栏信息错误位居前三位问题。今天,我就把从零整理到最终出图的完整流程拆解给你,帮你避开这些坑。

CAD制图风格,俯视视角,桌面上散落着多张被红笔批注的工程图纸,旁边放着一台笔记本电脑,屏幕显示CAD软件界面,整体色调偏冷,光线明亮,突出图纸上密集的红色修改标记

被退回的CAD图纸

一、核心痛点:三类最常见的图纸返工原因

在动手整理图纸之前,你必须先明确敌人是谁。根据我整理的上百份问题图纸,返工原因高度集中在以下三类:

第一类:视图表达逻辑混乱。 主视图选择不合理,没有反映零件最主要的形状特征;局部剖视图、断面图使用不当,该剖的地方不剖,不该剖的地方乱剖;虚线实线混用,导致看图人无法快速理解内部结构。这类问题最致命,因为它是方向性错误,可能导致整个图纸重画。

第二类:标注体系不完整。 尺寸标注漏标、重复标、封闭尺寸链;公差标注不符合GB/T 1804要求;表面粗糙度符号箭头指向错误;形位公差框格标注不规范。很多学生只标了基本尺寸,却忽略了配合公差,这在装配图中是致命的。

第三类:图框与标题栏信息缺失。 图纸比例选择不当,导致图面太空或太挤;标题栏中零件名称、材料、数量、图号、设计者签名等关键信息缺失;技术要求栏空白或只有一句”未注圆角R2″。这些看似细节的问题,恰恰是指导老师和答辩评委最关注的地方。

经验之谈:指导老师看图纸,第一眼看图面布局是否舒展,第二眼看标题栏是否规范,第三眼才看具体尺寸标注。前两项过关,第三项就算有小瑕疵,老师也愿意给你修改机会。

二、解决方案:从零整理到出图的四步法

步骤1:建立图面规划——先搭骨架再填肉

不要打开CAD就急着画线。拿出一张A4纸,先用铅笔把你准备画的内容框出来。每一张图纸只表达一个核心零件或一个装配单元,不要试图把所有信息塞进一张图里。

具体规划原则是:

• 主视图放在图面左上区域,占图面约40%面积

• 其他视图(俯视图、左视图、局部放大图)环绕主视图布置,保持投影对应关系

• 右下角预留标题栏位置(标准A4图框标题栏宽180mm,高56mm)

• 右上角预留技术要求文字区域,字体高度建议5mm

• 各视图之间至少留出20mm间距,方便标注尺寸

一个实用的技巧是:先用矩形框代替视图位置,调整好布局后再往框里填内容。这样可以避免画到一半发现图面放不下的尴尬。

CAD软件截图风格,深色绘图界面,左侧为图层管理器面板,中间显示多个矩形框组成的图纸布局规划,矩形框上标注了"主视图""俯视图""局部放大图"等文字标签,右下角有标题栏图框,整体布局清晰,蓝色背景,白色线框

CAD图纸布局规划

步骤2:图层管理——拯救你的修改效率

这是我最想强调的一点。90%的图纸返工,都是因为图层混乱导致无法快速修改。很多同学习惯用默认的0层画所有内容,等到需要批量修改某一类线条时,只能一条一条去选,效率极低。

严格按照以下图层设置来组织你的图纸:

图层名称 线型 颜色 线宽 用途
粗实线 Continuous 白色 0.5mm 可见轮廓线
细实线 Continuous 绿色 0.25mm 尺寸线、剖面线
虚线 DASHED 黄色 0.25mm 不可见轮廓线
中心线 CENTER 红色 0.25mm 对称中心线、轴线
标注 Continuous 青色 0.25mm 尺寸、公差、文字
图框 Continuous 蓝色 0.7mm 图框、标题栏

另外,务必养成随时保存图层的习惯。使用标准模板文件(DWT)作为起始文件,把图层预设、文字样式、标注样式全部提前设好。这样每张新图都能继承相同的设置,避免重复劳动。

步骤3:标注与公差——用数据说话

标注不是简单地把尺寸数字标上去,而是要形成一个完整的尺寸链体系。你需要做到:

• 功能尺寸(配合尺寸、定位尺寸)直接标注,并给出公差等级

• 非功能尺寸按未注公差处理,在技术要求中注明”未注公差按GB/T 1804-m”

• 避免封闭尺寸链——重要尺寸链中至少留一个尺寸不标

• 同一方向的尺寸尽量标注在一条直线上,不要交错

以轴类零件为例,直径公差推荐采用基孔制配合。例如与轴承配合的轴颈,标注为φ35k6(上偏差+0.018,下偏差+0.002);与齿轮配合的轴段,标注为φ40m6(上偏差+0.025,下偏差+0.009)。这些数据不是拍脑袋定的,而是根据机械设计手册查表得出。

表面粗糙度方面,配合面推荐Ra1.6,非配合加工面推荐Ra12.5,铸造或锻造表面直接用不去除材料符号。在技术要求中写明”未注表面粗糙度Ra12.5″即可。

步骤4:出图设置——打印效果决定最终印象

很多学生电脑上看着挺好,打印出来却一塌糊涂。这通常是打印样式表设置不当造成的。在CAD中点击打印,选择”monochrome.ctb”或”acad.ctb”黑白打印样式,确保所有彩色线条在打印时统一为黑色,同时线宽严格按照图层设置输出。

关键检查项:

打印比例是否与图框标注比例一致(如1:1、1:2、1:5)

线宽是否区分明显(轮廓线0.5mm,中心线0.25mm)

文字是否不小于2.5mm高度(打印后)

是否选择了”A4横向”或”A3横向”纸张方向

建议先打印一张样图,用尺子实际测量图上的尺寸,确认比例无误后再批量打印。这一步能避免整批图纸报废。

打印机出图场景摄影风格,近景特写,一台工程绘图仪正在输出大幅面CAD图纸,图纸上清晰可见机械零件的三视图和尺寸标注,画面光线柔和,背景是模糊的办公室环境,突出图纸上精细的线条和文字

CAD图纸打印出图

三、效果验证:一次通过的关键检查清单

完成图纸绘制后,不要急着提交。花30分钟做一次系统检查,能帮你减少至少70%的返工概率。以下是我整理的检查清单,建议逐项打勾:

视图完整性:每个视图是否都有存在的必要?主视图是否表达最清楚?局部放大图是否标注了放大比例?

标注规范性:尺寸数字是否清晰可读?是否与视图轮廓线平行?箭头是否指向轮廓线外侧?

公差合理性:配合公差是否查表确认?形位公差框格是否标注了基准?

信息完整性:标题栏中零件名称、图号、材料、比例、重量是否填写?技术要求是否覆盖热处理、表面处理、未注公差等要求?

图面美观度:线型区分是否明显?图面是否疏密得当?是否有多余的辅助线未删除?

以我辅导过的学生为例,使用这套检查清单后,图纸一次通过率从45%提升到了85%。这30分钟的检查时间,远比拿回来重画节省时间。

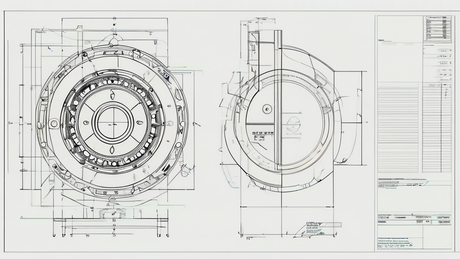

CAD工程图风格,一张完整的机械零件图纸充满画面,视图布局合理,标注整齐,尺寸数字清晰,线条粗细分明,右上角有一块技术要求文字区域,右下角是完整的标题栏,整体画面干净整洁,白色背景,黑色线条

规范完整的CAD图纸

四、总结:把整理变成习惯,让出图不再痛苦

回顾整个流程,核心就一句话:把图纸整理当成一个系统工程来对待,而不是画完就算完事。从建立图层模板,到规划视图布局,再到标注公差体系,最后到打印检查,每一步都有章可循。

行动建议很明确:

• 今天就去下载一份标准的GB/T图框模板,作为你所有图纸的起点

• 画任何一张图之前,先用5分钟规划图面布局

• 每张图画完后,对照检查清单逐项确认再提交

毕业设计是你大学四年专业能力的集中展示,而CAD图纸是其中最直观的载体。把这套流程走一遍,你会发现图纸返工率大幅下降,指导老师的态度也会从”这里改一下”变成”这张图纸可以作为模板”。希望这篇文章能帮你少走弯路,顺利通过答辩。
