png转cad专业格式：完整操作步骤指南

引言

很多工程师、设计师和建模爱好者都遇到过这样的困境：手里有一张清晰的PNG图片——可能是扫描的手绘草图、客户提供的Logo、或一张地图截图——想把它变成可编辑的CAD文件（DWG或DXF），以便在AutoCAD、浩辰CAD等软件中继续修改、标注或融合到项目里。直接插入PNG？它只是一个无法编辑的“背景图”，放大就模糊，也无法提取线条。手动描摹？费时费力，精度还看运气。

这篇文章就是要帮你彻底解决这个问题。我会从光栅与矢量的本质区别讲起，然后拆解三种经过验证的专业转换方法：付费的RasterVect、设计圈常用的Adobe Illustrator、以及完全免费的Inkscape。每种方法都会给出可复制的操作步骤和避坑要点。最后还会用表格对比它们的适用场景，让你一看就懂、选对方案。无论你是CAD新手还是老手，都能在这里找到适合自己的转换路径。

1. 为什么需要将PNG转换为CAD格式？——光栅与矢量的本质区别

在动手操作之前，先花一分钟理解背后的原理，这能帮你避免90%的转换失败。

PNG是光栅图像，由一个个像素点组成。当你放大时，像素会变成马赛克，线条边缘出现锯齿。而CAD格式（DWG/DXF）是矢量图形，由数学定义的线条、弧线和填充组成，无论放大多少倍，边缘依然光滑锐利。更重要的是，矢量图形中的每条线都可以单独选中、修改线宽、调整颜色，甚至提取坐标数据——这正是CAD工作的基础。

转换的核心过程叫矢量化，即让软件自动识别PNG中的轮廓、边缘或颜色区域，并将它们转换成矢量路径。这个过程的精度取决于原始图片的清晰度、线条的复杂度以及你选择的转换工具。常见的应用场景包括：

• 将手绘建筑草图转为CAD底图，继续深化设计；

• 把公司Logo矢量化后插入图纸标题栏；

• 将扫描的旧图纸（非矢量PDF）转换为可编辑的DWG；

• 将地理信息截图转为CAD参考平面。

理解这些之后，我们直接进入实操环节。

2. 方法一：使用专业矢量化软件（以RasterVect为例）

如果你需要处理大量图纸，或者对线条精度要求极高（比如机械零件轮廓），专业矢量化软件是第一选择。RasterVect是一款老牌工具，专门用于将光栅图像转换为矢量DWG/DXF，支持批量处理，参数调整灵活。

操作步骤：

1. 导入PNG：打开RasterVect，点击“File > Import”选择你的PNG文件。软件会自动显示原始图像。
2. 设置矢量化参数：在右侧面板中，你需要调整几个关键参数：

– 线条检测模式：通常选“Centerline”（中心线）适合单色线条图，“Outline”（轮廓）适合填充区域。
– 颜色简化：如果PNG是彩色或灰度，先转换为黑白或减少颜色数，能大幅提升矢量化速度。
– 噪点过滤：勾选“Despeckle”去除杂点，避免产生多余碎片线条。

1. 预览并微调：点击“Vectorize Preview”快速预览结果。如果发现断线或多余线条，返回调整参数，比如增加“Line Width”或更改“Threshold”阈值。
2. 导出DWG：确认效果后，点击“File > Export > DWG/DXF”，选择版本（建议R2018以下以保证兼容性），保存即可。

转换后的文件在CAD中打开时，建议先用“Overkill”命令清理重叠线条，再用“Pedit”连接断线。RasterVect对清晰的黑白线条图效果最好，如果是复杂灰度照片，效果会打折扣。

RasterVect软件界面风格，深色背景，主界面分为左右两栏，左侧显示原始PNG图像（一张黑白机械零件草图），右侧显示矢量化预览结果（蓝色矢量线条覆盖在原始图上），顶部工具栏包含导入、预览、导出图标，中间参数区有滑块和复选框用于调整线条宽度、颜色阈值、去噪选项，整体布局专业紧凑

3. 方法二：利用Adobe Illustrator进行转换并导出CAD格式

如果你已经是Adobe Illustrator（AI）用户，或者需要处理设计感较强的图形（如Logo、插画），AI的“图像描摹”功能是最快捷的方案。它内置多种预设，可以一键将PNG转为矢量，然后直接导出为DWG或DXF。

操作步骤：

1. 置入PNG：打开AI，新建文档，执行“文件 > 置入”选择PNG。保持选中状态。
2. 图像描摹：在顶部控制栏点击“图像描摹”按钮右侧的小箭头，展开预设菜单。推荐：

– 技术图纸：适合线条清晰的黑白工程图，描摹结果接近原始线条。
– 黑白徽标：适合有大面积色块的Logo，生成清晰轮廓。
– 高保真照片：适合复杂图像，但会生成大量路径，不推荐用于CAD。

1. 扩展并调整：描摹完成后，点击“扩展”将描摹结果转换为可编辑的矢量路径。然后右键选择“取消编组”，删除不需要的背景色块或杂点。
2. 导出为DWG：执行“文件 > 导出 > 导出为”，选择AutoCAD格式（DWG或DXF）。在弹出的选项中，建议选择“保留外观”并设置版本为“AutoCAD 2018”。注意：AI导出的DWG有时会出现线条样式丢失，导出后可以在CAD中用“特性匹配”修复。

AI的优势在于对复杂曲线的处理非常平滑，尤其适合有机形状（如手绘草图）。但AI是订阅制软件，如果只是为了转换图纸，成本较高。

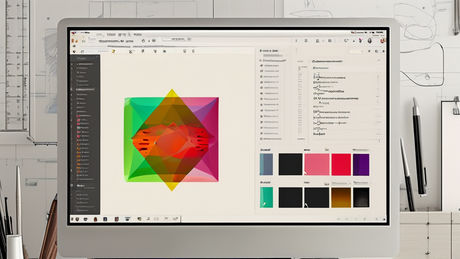

Adobe Illustrator截图风格，浅色界面，画布中央有一张彩色Logo的PNG图像，右侧“图像描摹”面板已展开，显示预设列表（技术图纸、黑白徽标等），当前选中“黑白徽标”，下方有描摹结果预览缩略图，顶部菜单栏显示“文件”“编辑”“对象”等选项，画布边缘有标尺，整体界面干净明亮

4. 方法三：免费方案——使用Inkscape矢量化并转换为DXF

对于预算有限或偶尔转换的用户，开源软件Inkscape提供了完全不逊色的矢量化功能。它内置“描摹位图”引擎，支持边缘检测和亮度/颜色量化，导出DXF需要额外安装插件，但整体流程依然顺畅。

操作步骤：

1. 导入PNG：打开Inkscape，执行“文件 > 导入”选择PNG。
2. 打开描摹面板：选中图片，点击菜单“路径 > 描摹位图”（或快捷键Shift+Alt+B）。
3. 选择描摹模式：

– 单次扫描 > 边缘检测：适合线条清晰的图纸，生成单色路径。
– 多色扫描：适合有颜色区域的图像，但会生成多个色块路径，CAD中处理较麻烦。
– 亮度截断：适合灰度图像，可调整阈值控制线条密度。

1. 应用并转换：点击“更新”预览，满意后点“确定”。此时位图下方会生成矢量路径，将原始位图移开或删除。
2. 导出DXF：Inkscape原生不支持直接导出DWG，但可以导出DXF。执行“文件 > 另存为”，选择“Desktop Cutting Plotter (AutoCAD DXF R14) (*.dxf)”格式。如果没有该选项，需要安装扩展（Tools > Extensions > Plot > Save as DXF）。保存后，DXF文件可在CAD中直接打开。

Inkscape的缺点：导出的DXF有时线条会被分割成很多小段，在CAD中需要手动合并。另外，对复杂图片的处理速度较慢。但它完全免费，且支持Windows/Mac/Linux，是入门级转换的最佳选择。

Inkscape软件界面风格，浅灰色主题，画布上显示一张已描摹的矢量路径（黑色线条），原始PNG半透明叠加在路径下方作为参考，左侧工具箱中“节点编辑”工具被高亮选中，画布上可见多个节点被选中，顶部菜单栏显示“路径”下拉菜单，整体界面简洁，突出矢量编辑功能

5. 方法对比与效果验证 —— 如何选择最佳方案？

为了帮你快速决策，我将三种方法的核心差异整理成下表。你可以根据图形类型、预算和对精度的要求直接对号入座。

效果验证：我拿同一张PNG（一张黑白建筑立面草图）分别用三种方法转换，结果如下：

• RasterVect：线条完整，转角清晰，几乎不需要后期清理，耗时约2分钟。

• Illustrator：曲线部分更平滑，但有些细线被合并，需要手动调整线宽，耗时约5分钟（含调整）。

• Inkscape：基本轮廓正确，但产生较多短线段，在CAD中使用“PEDIT”合并后可用，耗时约8分钟（含清理）。

建议：如果你是CAD重度用户，且经常处理图纸，投资一个RasterVect能大幅提升效率；如果你是设计师，AI正好在手，用它转换Logo最顺手；如果只是偶尔应急，Inkscape完全够用，只是多花几分钟清理。

无论选择哪种方法，转换后务必在CAD中做一次“清理手术”：使用PURGE删除多余块和图层，OVERKILL删除重叠线，PEDIT连接断线。这样才能得到一份真正可用的专业CAD文件。

总结

从PNG到CAD，本质是把像素变成可编辑的数学线条。这篇指南给了你三条经过验证的路径：专业软件RasterVect、设计工具Illustrator、免费利器Inkscape。每一种都有它的最佳位置，没有绝对的最好，只有最适合你的场景。

现在，你可以根据手头图形的类型和自己的预算，立刻动手尝试。如果你在转换过程中遇到具体问题（比如线条丢失、文件打不开），欢迎在评论区留言，我会尽力帮你排查。觉得有用的话，收藏并转发给身边同样被图纸转换困扰的朋友，让我们一起告别手动描摹的笨办法。

行动吧，打开你的第一张PNG，把它变成真正的CAD图纸。
