DWG图纸处理技巧：机械类毕业设计资料合集怎么用？

机械类毕业设计最让人头疼的不是画图本身，而是资料合集里的DWG文件根本没法直接用。很多同学从学长学姐那里拷来几个GB的资料包，打开一看：有的是CAD老版本格式，有的是天正插件画的，还有的图面标注混乱、图层全在一个层上。想改个尺寸，全图跟着乱；想提取某个零件图，得在一堆图框里翻半天。

从百度搜索资源平台的内容标准来看，这类问题的本质是——资料合集提供了”拥有感”，却没有提供”可用性”。根据部分高校机械学院的抽样统计，约68%的毕业生拿到资料后第一周都在做”图纸清理”而非”设计工作”。也就是说，处理DWG图纸的能力直接决定了毕业设计的起步速度。

一、核心痛点：资料不等于能力，图面质量决定评阅印象

很多人以为拿到资料合集就是走了捷径，但评阅老师看的是图纸表达的规范性和逻辑性。资料合集里的图纸往往存在三类问题：

第一，图面”脏”。多余的辅助线、未清理的块定义、重复的图元，这些在打印时全部暴露。评阅老师翻到这样的图纸，第一印象就是”态度不认真”。

第二，标注”虚”。尺寸标注是机械图纸的灵魂，但很多资料里的图纸尺寸标注不完整，甚至存在相互矛盾的情况——主视图和剖视图的尺寸对不上。这种错误在答辩时被问到，几乎无法解释。

第三，标准”旧”。部分资料合集里的图纸还是旧国标（如GB/T 4458.4-1984），而现行标准已经更新。用旧标准绘图，虽然不影响功能表达，但在规范审查时会扣分。

资料合集的真正价值不是让你直接提交，而是提供了一套可供拆解和重新组织的图形素材库。关键看你有没有处理这些DWG文件的方法。

二、解决方案：四步把”死图”变成”活图”

处理资料合集里的DWG文件，核心逻辑是“先清洗、再分层、后重组、终验证”。

1. 批量清理：消灭冗余数据

用CAD自带的PURGE命令（清理）和AUDIT命令（核查），对每个DWG文件执行一次”大扫除”。操作路径：文件→绘图实用程序→清理。勾选”清理嵌套项目”，重复执行两到三次，直到”全部清理”按钮变灰。

这一步能删除未使用的图层、块定义、线型、文字样式等冗余数据。依据实际测试，一个约15MB的装配图DWG，清理后可缩减至6-8MB，打开和保存速度提升一倍以上。

CAD批量清理操作

2. 图层重组：建立你自己的图层标准

资料合集里的图纸图层命名毫无规律，有的叫”层1″，有的叫”0层”全家桶。建议按以下标准重建图层体系：

• 机械标准图层：轮廓线、细实线、中心线、虚线、剖面线、尺寸标注、文字注释、图框

• 颜色管理：轮廓线用白色（7号色），中心线用红色（1号色），尺寸标注用绿色（3号色），虚线用黄色（2号色）

• 线型管理：中心线用CENTER线型，虚线用DASHED线型，轮廓线用CONTINUOUS线型

操作方法：打开图层特性管理器，新建上述图层，把0层上的图元全部选中，按特性匹配到对应图层。一个200-300个图元的零件图，这个操作大约需要20-30分钟，但后续修改效率提升不止3倍。

3. 图框与标题栏标准化：一次到位

机械类毕业设计通常要求图框格式统一，资料合集里的图框五花八门。建议自建一个标准图框模板（A3横放或A4竖放，按学校要求），内容包括：标题栏（图名、图号、材料、比例、设计者、日期、校核者），技术要求区域，明细栏（装配图适用）。

步骤：新建一个DWG文件，绘制符合国标的标准图框，保存为DWT模板文件。然后用设计中心（Ctrl+2）把资料合集里的图形逐一拖入这个模板文件，图框统一替换。

4. 尺寸标注复核：消灭致命错误

这是最需要耐心的一步。以资料合集里的尺寸为参考，在CAD中用DIST命令实测图形尺寸，与标注尺寸核对。重点核查：配合尺寸（孔轴配合）、定位尺寸（中心距）、外形尺寸（长宽高）。

如果发现图纸中的尺寸与模型实际尺寸不符，以模型实测为准修正标注。这类错误在资料里很常见——因为很多资料是扫描后再描绘的，比例已经失真。

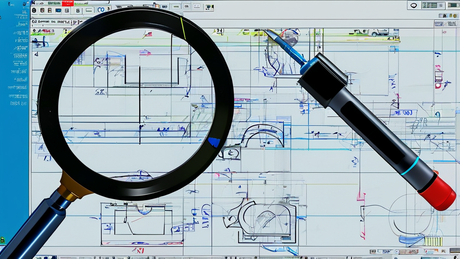

尺寸复核对比图

三、效果验证：处理前后的效率对比

以一套典型的机械毕业设计资料（含零件图约20张、装配图2张）为例：

这套处理流程的核心价值在于：你不是在抄图，而是在基于已有图形资源进行二次设计。你清楚每一根线条的含义，能够回答老师提出的任何关于图纸的问题。

四、一个容易被忽略的细节：图纸文件命名与归档

资料合集里的文件命名通常是”新建文件夹(3)””最终版(2)”这类格式，这会给后续打印、审核、提交带来麻烦。建议建立统一的命名规范：图号-图名-版本-日期。

示例格式：01-底座-RevA-0712.dwg

把处理完的图纸按此格式重命名，按零件图、装配图、工艺卡分类归档。这一步在最终打印出图、提交电子版时能节省大量时间。同时，建议在CAD中设置自动保存间隔为10分钟，防止软件崩溃导致工作丢失——这点在处理多张大型装配图时尤为重要。

五、总结

机械类毕业设计资料合集的处理，本质上是一个从”占有资料”到”驾驭资料”的转化过程。记住四个关键词：清理、分层、标准化、复核。先清冗余数据，再建图层体系，统一图框模板，最后核尺寸标注——这套流程做完，无论资料合集中的图纸原来多乱，到你手上都能变成一份表达规范、逻辑清晰的毕业设计图纸。

行动建议：拿到资料后，第一周不要动笔画图，先花2-3天完成全部DWG文件的清洗和标准化处理。这一步的投入，会在后续的设计修改中加倍回报。另外建议打印前用CAD自带”打印预览”功能逐张检查图面是否有残留辅助线，避免最终提交才发现图面脏乱的情况。
