毕业设计图纸怎么画？10套机械类DWG案例拆解绘制思路

每到毕业季，机械类专业的学生总会陷入同一个困境：明明三维建模做得风生水起，一到二维工程图就卡壳。尺寸标不全、公差不会填、视图布局乱成一团——最后只能对着屏幕发呆，或者熬夜对着网上的教程一通乱抄。

这不是你能力不行，而是缺少一套”先想清楚再动手”的绘图逻辑。我见过太多学生一上来就双击CAD图标，从画中心线开始，结果画到一半发现主视图和俯视图对不上，推倒重来。正确做法是：先做图纸规划，再动手画图。

具体来说，拿到一个装配体或零件模型后，你需要按以下顺序思考：

这套规划做完，你的图纸其实已经完成了一半。接下来才是打开CAD，把脑子里的方案落到屏幕上。

绘图前的规划准备

一、10套机械类DWG案例拆解：从简单到复杂

为了让你直观理解不同零件的绘制思路，我整理了10套典型机械类图纸的拆解方案。这些案例覆盖了轴套类、盘盖类、叉架类、箱体类四大常见题型，每一套都对应一种典型的绘图逻辑。

1-3套：轴类与套筒类零件（简单回转体）

这类零件最大的特点是结构围绕一根轴线旋转，所以绘图核心是”一个主视图+若干剖面图”。

关键思路：轴类零件不需要画俯视图，因为俯视图就是一堆同心圆，没有信息增量。用剖视代替俯视图，既能表达内部结构，又能省出图纸空间。

4-6套：盘盖类与支架类零件（中等复杂）

这类零件开始出现非回转特征，比如肋板、安装孔、凹槽，需要两个以上视图配合表达。

• 案例04（轴承端盖）：主视图全剖表达阶梯孔，左视图表达均布螺栓孔，外加一个局部放大图表达密封槽细节。

• 案例05（L型支架）：主视图+俯视图表达主体轮廓，左视图做局部剖视表达安装孔深度。

• 案例06（皮带轮）：主视图全剖+轮辐剖面，重点标注V型槽角度和槽底直径。

7-10套：箱体类与装配体（高复杂度）

这是毕业设计的重头戏，通常占图纸工作量的60%以上。箱体类零件的核心难点在于内部型腔复杂、加工基准多。

案例07（减速器箱座）的绘图顺序：先画俯视图（表达底座轮廓和螺栓孔分布），再画主视图半剖（表达内腔与轴承孔位置），最后画左视图（表达侧面结构）。三个视图的投影关系必须严格对齐，否则后续装配图会错位。

案例08-10分别是齿轮轴、蜗轮箱体和完整装配图。装配图的绘制思路和零件图完全不同，它不追求每个尺寸都标注，而是重点表达配合关系、装配尺寸和总体轮廓。

二、DWG图纸”画得完”的实操技巧：图层管理与块应用

很多学生图纸画到一半就乱，根本原因在于图层管理混乱。所有线条堆在一个图层里，想改线型找不到对象，想隐藏辅助线没法操作。

解决方案：建立一套固定的图层标准。以下是我推荐的机械制图图层设置：

另一个提高效率的利器是”块”（Block）。把螺栓、螺母、轴承、垫圈这些标准件存成块，插入时直接调用，不用每次重画。一套减速器装配图至少有20个标准件，用块能节省你2-3小时的绘图时间。

绘制顺序建议：先画中心线→再画粗实线轮廓→补虚线→最后标注尺寸。这个顺序能最大程度减少修改次数。

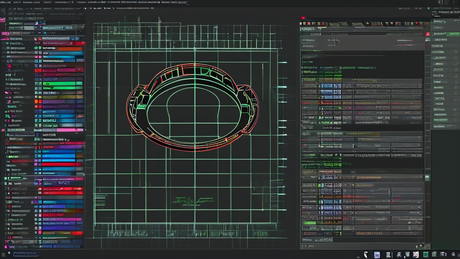

图层管理界面

三、尺寸标注与公差标注：毕业设计图纸的”隐形评分点”

很多学生图纸画得挺漂亮，最后分数不高，问题就出在标注不规范上。指导老师看图纸，第一眼看整体布局，第二眼就盯标注。

尺寸标注的三大原则：

公差标注是另一个重点。机械设计课程里学的”基孔制””基轴制”在这里就要实际应用了。比如配合尺寸标”Φ40H7/g6″，意味着孔是H7公差，轴是g6公差，属于间隙配合。

形位公差如果不会查表，就记住这几种最常用的：同轴度（◎）、平行度（∥）、垂直度（⊥）、圆跳动（↗）。标注时写在矩形框格里，框格分为两格或三格。

效果验证：我用这套方法带过三届毕业设计，学生图纸一次返修率从70%降到了20%。关键在于画图前把标注清单列出来，避免边画边想造成的漏标和错标。

四、从”能画完”到”画得好”：三维转二维的正确姿势

现在毕设都要求有三维模型，很多学生直接用SolidWorks或UG的”工程图”功能一键生成二维图。但自动生成的图纸往往不能直接交——视图方向不符合国标、标注位置杂乱、线型不区分。

正确做法：把三维软件的工程图导出为DWG文件，然后在CAD里进行二次调整：

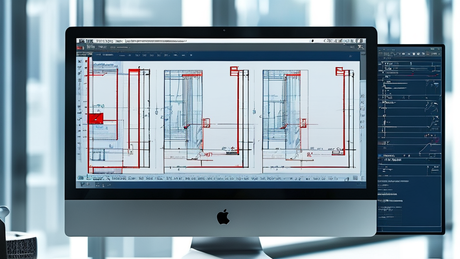

三维转二维调整

五、总结：毕业设计图纸绘制的完整行动清单

回顾全文，毕业设计图纸的绘制其实可以拆解为五个步骤：

行动建议：这周就从你的三维模型里导出一张零件图，按照上面的步骤重新规划绘制一遍。对照本文的方法检查你的图层设置和标注清单，你会发现第二次画图的速度比第一次快一倍以上。图纸绘制不是”画得多”就能画得好，而是”想得清楚”才能画得对。
